四軸雙頭自動鉆孔設備
|
☆加工行程：400*300*120mm
|
|
☆編程方式：CDA圖檔導入/電腦編程/教導式編程/手動編程
|
|
☆主軸：60000轉精密高速主軸
|
|
☆重復定位精度：±0.02mm
|

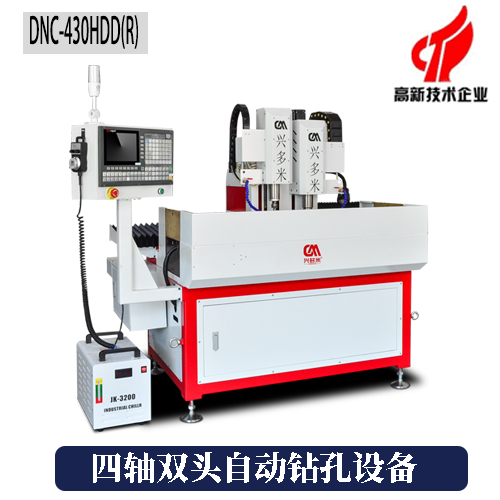

DNC-430HDD(R)四軸雙頭自動鉆孔設備
這是一款小型的四軸高速鉆孔設備，有效行程X軸400mm，Y軸300mm，Z軸120mm*A軸360度旋轉，適合加工需要多角度自動分度及自動定位鉆孔的產品。
設備采用雙主軸搭配可以同時安裝兩把刀具，進行不同的加工工序。比如，一個主軸用于鉆孔，另一個主軸可以用于倒角加工;或者一個主軸用于引導孔加工，另一個主軸用于鉆孔工序，提高加工效率，減少換刀時間。
配置高精密諧波旋轉軸可以實現各類航天螺栓/螺母產品的多個面快速定位鉆孔加工，從而減少了裝夾次數，提高加工效率及加工精度。
采用60000轉精密高速主軸，加工效率高、定位精準。主軸自帶內水冷循環，保護主軸長時間高速運轉，控制主軸溫度，提高加工穩定性。
這款設備的加工能力是7個絲到3.0mm之間的孔徑，能鉆不銹鋼/高溫合金/鈦合金或者其他高硬度產品，并且做出來的產品幾乎沒毛刺。
各傳動軸采用絕對值伺服電機控制，定位精度2絲以內。絲杠導軌選用臺灣上銀品牌，穩定性強，各傳動軸添加自動潤滑油泵，系統定時定量打油，無需人工人工保養。
選用的cnc五軸加工中心數控系統既可電腦編程也可手動編程，并且支持CAD圖檔直接導入自動生成程序，不需要專業的編程人員，系統可儲存上萬個程序。
設備出廠前整機用美國進口API激光鐳射儀檢測精度后并補償，經過試樣加工后，運行48小時空跑測試。設備包送貨上門，并免費上門安裝調試及培訓
