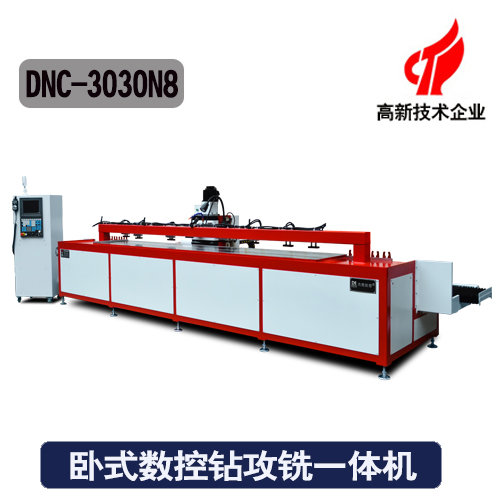

臥式數控鉆攻銑一體機 |
|
☆外形尺寸：8800*1700*1500
|
|
☆有效行程：3000*100*100mm
|
|
☆機床重量：2000KG
|
|
☆攻牙范圍：M3-M12（可定制）
|
1、DNC-3030 N8數控鉆攻銑一體機采用CNC數控系統，可CAD圖紙自動導入，操作更簡單
2、全伺服電機傳動控制，定位精度好，穩定性高
3、該機型是一臺集銑削、鉆孔、攻絲、倒角為一體的多功能銑床
4、DNC-3030 N8數控鉆攻銑一體機配備排式自動換刀功能（8把刀），一次裝夾可完成多種不同工序。
5、多米機械所有機床均經過美國進口（API）激光干涉儀檢測、補償修正誤差，精度更好
|
DNC-3030N8（臥式數控鉆攻銑一體機） |
|
|
占地面積 |
8800*1700*1500(mm) |
|
四主軸有效加工行程 |
X 軸 3000*Y 軸 100*Z 軸 100（mm） |
|
工作臺尺寸 |
X軸3000 Y軸500（mm） |
|
可加工產品厚度 |
50（mm） |
|
可加工孔間距精度 |
0.02（mm） |
|
導軌平行度 |
≤0.01mm/1000（mm） |
|
定位精度 |
≤0.02（mm） |
|
重復定位精度 |
≤0.03（mm） |
|
反向間隙（鐳射補償前） |
≤0.02（mm） |
|
鉆孔主軸功率 |
5.5（kw） |
|
鉆孔主軸轉速 |
0-24000（rpm）轉速可調 |
|
鉆孔攻絲直徑范圍 |
M3-M12 |
|
排到刀庫（自動換刀） |
8把刀（自動換刀） |
|
傳動伺服電機功率 |
X軸1.5kw*1顆/ X軸/Z軸0.75kw*2顆 |
|
主軸錐度 |
BT30 |
|
電壓 |
AC380v |
|
系統儲存程序個數 |
約 10000 個 |
|
編程方式 |
電腦、手動編程兼用、CAD圖檔導入 |
|
機床重量 |
約 2000KG |
